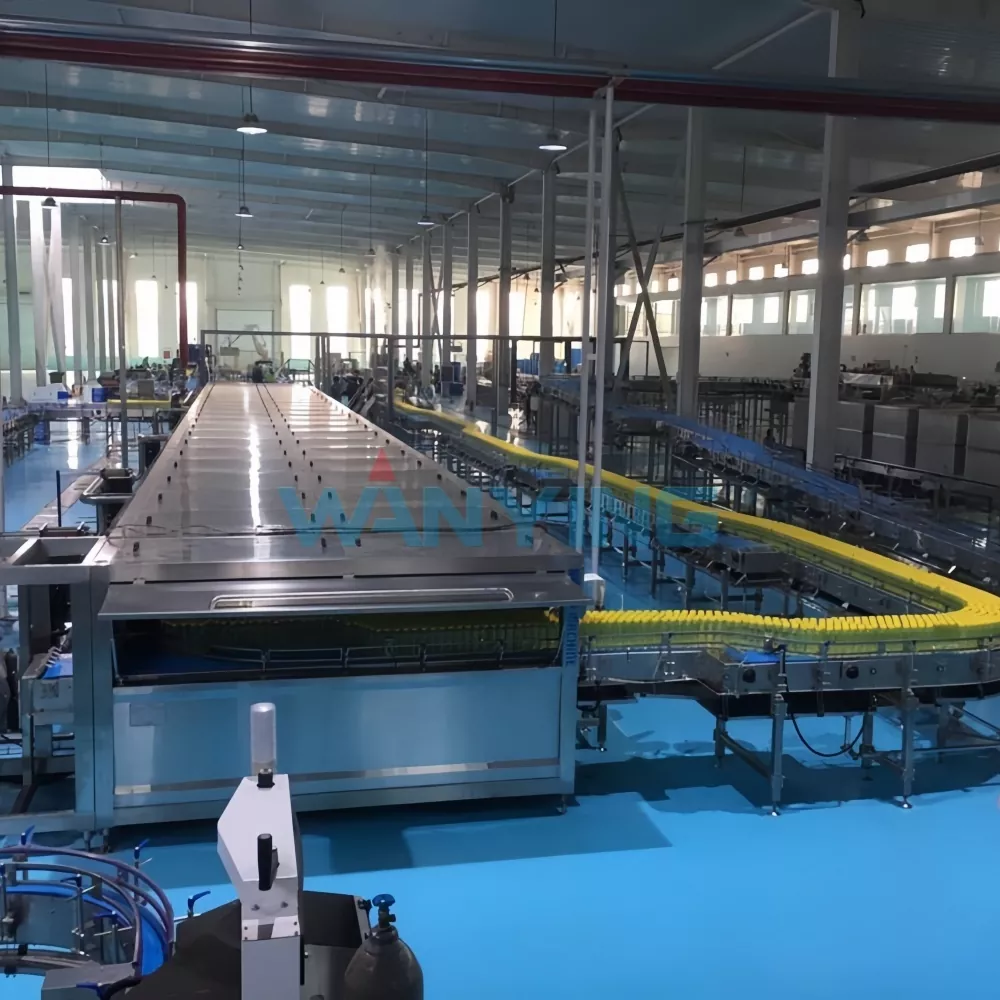

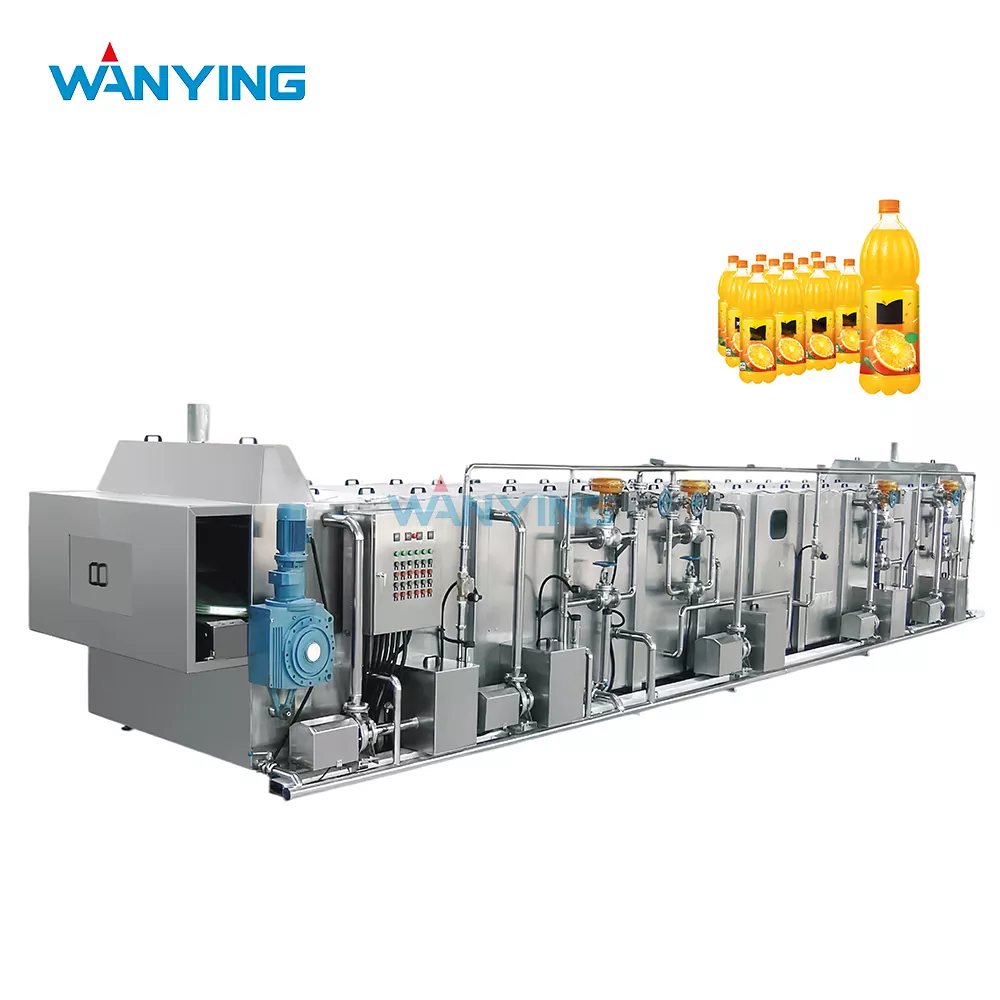

Tünel Pastörizatörü

Modüler püskürtme çubukları, bağımsız sıcaklık kontrol bölgeleri ve gıda sınıfı hijyen standartlarını karşılayan paslanmaz çelik yapıyla tasarlanan bu makine, cam şişeler, PET, teneke kutular veya dik torbalar olsun her kapta tutarlı ölümcüllük (PU - Pastörizasyon Üniteleri) sağlar. Isı kaybını azaltan enerji geri kazanım sistemleri ve farklı üretim ritimlerine uyum sağlayan değişken hızlı konveyör yataklarıyla Wanying Tünel Pastörizatörü, gıda güvenliği, operasyonel verimlilik ve uzun vadeli güvenilirlik arasında bir denge sunarak Çin'in rekabetçi gıda işleme ortamında güvenilir bir seçim haline geldi.

Ürüne Genel Bakış – Hassas Koruma Bilimi

1 Tünel Pastörizatörü Nedir?

Tünel pastörizatörü, doldurulmuş ve kapatılmış kapların bir dizi ısıtılmış su püskürtme bölgesinden ve ardından soğutma bölgelerinden geçtiği sürekli, konveyör bazlı bir ısıl işlem sistemidir. Ürün sıcaklığı kademeli olarak hedef pastörizasyon seviyesine yükseltilir (tipik olarak ürün pH'ına ve mikrobiyal yüke bağlı olarak 72–95°C), belirli bir bekleme süresi boyunca tutulur, ardından çıkmadan önce aşamalı olarak ortam sıcaklığına soğutulur. Bu kademeli termal profil, camın kırılmasına veya contanın bozulmasına neden olabilecek termal şoku önlerken, her kabın çekirdek sıcaklığının gerekli ölümcüllüğe ulaşmasını sağlar.

Wanying'in tasarımı, her biri özel devridaim pompalarına, ısı eşanjörlerine ve sıcaklık sensörlerine sahip, bağımsız olarak kontrol edilen püskürtme bölgelerini (tipik olarak 5-8 bölge) içerir. Bu bölgesel mimari, farklı kap malzemelerinin ve ürün viskozitelerinin spesifik ısı transfer özelliklerine uyacak şekilde termal eğrinin ince ayarının yapılmasına olanak tanır.

2 Neden Wanying'i Seçmelisiniz?

3 Teknik Özellikler (Standart Model – 5 Bölgeli)

Sektör Liderleri Neden Uzamayı Seçiyor – Spesifikasyonların Ötesinde Performans

1 Onlarca Yıla Dayanan Isıl İşleme Deneyimi

Tünel pastörizasyonu herkese uyan tek boyutlu bir süreç değildir. 330 mL'lik bir cam şişede berrak bir elma suyu için çalışan termal dinamikler, 500 mL'lik bir PET kapta viskoz bir istiridye sosu için veya seramik tarzı bir kavanozda yüksek tuzla fermente edilmiş soya peyniri salamurası için gerekli olanlardan temel olarak farklıdır. Wanying'in mühendislik ekibi, 2010 yılından bu yana meyve suyu, süt ürünleri, çeşni ve fermente gıda sektörlerindeki müşterilere hizmet veren 85'ten fazla pastörizatör tesisinde bu farklılıklarla karşılaştı ve bunları çözdü.

Bu deneyim derinliği, genel sıcaklık profiline sahip standart bir makine sunmadığımız anlamına gelir. Bunun yerine, her projeye aşağıdakileri analiz ettiğimiz bir ürün karakterizasyon aşamasıyla başlıyoruz:

· Ürünün pH'ı, viskozitesi ve çözünebilir katı madde içeriği

· Kabın malzemesi, duvar kalınlığı ve ısı iletkenliği

· Üretim hattının giriş yönündeki dolum sıcaklığı ve akış yönündeki paketleme gereksinimleri

· Tesisin mevcut buhar basıncı, soğutma suyu sıcaklığı ve taban alanı kısıtlamaları

Ancak bu analizden sonra bir bölge konfigürasyonu, püskürtme nozülü düzeni ve konveyör hız aralığı öneriyoruz. Bu danışmanlık yaklaşımı, müşterilerin kurulumdan sonra maliyetli deneme yanılma ayarlamalarından kaçınmasına yardımcı oldu; bu, kullanıma hazır ekipmanlarda yaygın bir sorundur.

Zorlu Gıda Kategorileri için 2 Özel Mühendislik

Teknik ekibimiz, farklı ürün kategorileri için mikrobiyolojik hedefleri anlayan gıda işleme mühendislerinden oluşmaktadır. Örneğin:

· Düşük asitli ürünler (süt, soya sütü, yulaf içecekleri) – Clostridium botulinum sporlarında 5 log'luk azalma elde edilmesini gerektirir; bu da hassas bekleme süresiyle 85–95°C'lik çekirdek sıcaklıkları gerektirir. Tünel pastörizatörlerimiz, bu ölümcüllüğü garanti altına almak için genişletilmiş tutma bölgelerine ve yedek sıcaklık sensörlerine sahiptir.

· Yüksek asitli ürünler (meyve suları, sirke bazlı soslar) – aşırı pastörizasyonun pişmiş tatlara neden olabileceği 72–78°C'de maya ve küfün inaktivasyonunu hedefler. Tazeliği korumak için hızlı soğutmalı daha kısa bekletme bölümleri tasarlıyoruz.

· Tuzlu salamura ürünleri (fermente soya peyniri, salamura sebzeler) – korozyon risklerine neden olur ve ısı transfer oranlarını değiştirir. Sprey bileşenleri için çift yönlü paslanmaz çelik kullanıyoruz ve tuzlu su katmanı boyunca eşit ısı dağılımı sağlamak için sprey damlacık boyutunu ayarlıyoruz.

Termal profillerin ötesinde pratik üretim zorluklarını ele alıyoruz:

· Etiket hasarını önleme – püskürtme nozullarımız, yapıştırılmış veya daralan etiketlere doğrudan darbeyi önleyecek şekilde açılıdır

· Kapak deformasyonunun önlenmesi – iç basınç oluşumunu önlemek için ilk ön ısıtma bölgesindeki püskürtme basıncını sınırlandırıyoruz

· Su lekelenmesini en aza indirir – son durulama bölgemizde isteğe bağlı bir eklenti olarak hava bıçağıyla kurutmalı deiyonize su kullanılır

Üst Düzey Bileşen Ortaklıkları Tarafından Desteklenen 3 Mühendislik

Bir tünel pastörizatörün güvenilirliği büyük ölçüde kontrol, algılama ve sıvı işleme bileşenlerinin kalitesine bağlıdır. Wanying'in satın alma politikası, yıllarca süren saha kullanımıyla performansını doğruladığımız köklü küresel markaları tercih ediyor. Standart spesifikasyonumuz şunları içerir:

· Siemens PLC ve HMI – istikrarlı mantıksal işleme ve sezgisel operatör arayüzü için

· Omron sıcaklık sensörleri ve yakınlık anahtarları – doğru, sapmasız termal okuma için

· Grundfos devridaim pompaları – sürekli çalışma güvenilirliği ve enerji verimliliğiyle tanınır

· Plakalı ısı eşanjörleri – Korozif uygulamalarda tamamı kaynaklı yapı seçenekleriyle Alfa Laval tasarım standartlarına göre üretilmiştir

· Püskürtme nozulları – aşınmaya dayanıklı 316L paslanmaz çelikten üretilmiştir ve optimum püskürtme kapsamını korumak için bölge başına seçilen delik boyutlarına sahiptir

Bu bileşen stratejisi, pastörizatörlerimizin yıllar boyunca 7/24 çalışarak kalibrasyonu ve mekanik bütünlüğü korumasını sağlar. Üstelik bu markaların küresel dağıtım ağları olduğu için müşterilerimiz yedek parçaları yerel olarak temin edebiliyor, bu da arıza süresi risklerini ve tek tedarikçiye bağımlılığı azaltıyor.

4 Zorlu Fabrika ve Saha Testleriyle Doğrulanmış Performans

Pastörizasyon sistemine duyulan güven, yalnızca basılı spesifikasyonlarla değil, kanıtlanabilir sonuçlarla da kazanılmalıdır. Waning, her tünel pastörizatörü için üç aşamalı bir doğrulama protokolünü izler:

Aşama 1 – Fabrika Isı Dağıtımı Testi:

Sevkiyat öncesinde, konveyör genişliği boyunca üç farklı yükseklikte (konteynerin alt, orta ve üst kısmı) 16 adet termokupl probu yerleştiriyoruz. Makine su dolu kaplarla normal çalışma hızında çalıştırılıyor ve tüm bölgelerdeki sıcaklık değişimlerini kaydediyoruz. Kabul kriteri: herhangi bir prob konumunda ayar noktasından maksimum ±0,5°C sapma.

Aşama 2 – Yerinde Bakteriyolojik Doğrulama:

Kurulumdan sonra, gerçek ürünü makineden geçirmek için kalite güvence ekibinizle birlikte çalışıyoruz. Konveyörün birden fazla noktasından pastörizasyon öncesi ve pastörizasyon sonrası numuneler alıyoruz ve bunları toplam plaka sayımı ve spesifik patojen testleri için akredite bir laboratuvara gönderiyoruz. Gerekli log azaltma hedefleri tutarlı bir şekilde karşılanana kadar makineyi teslim etmiyoruz.

Aşama 3 – Uzun Vadeli Performans İzleme:

Her makineyi, bölge sıcaklıklarını, konveyör hızını ve pompa basınçlarını her 30 saniyede bir kaydeden bir veri kayıt sistemi ile donatıyoruz. Bu veriler parti izlenebilirliği için dışarı aktarılabilir ve ayrıca nozül aşınmasını veya ısı eşanjöründe kirlenmeyi gösterebilecek eğilimler konusunda sizi proaktif olarak uyaran servis mühendislerimiz tarafından uzaktan erişilebilir.

Bu doğrulama çerçevesi, müşterilerimize, kendi düzenleyici denetimleri ve müşteri kalite sertifikaları için gerekli olan, makinenin kapasitesine ilişkin belgelenmiş kanıtlar sağlar.

5 Kendi Adına Konuşan Bir Geçmiş Performans

Mühendisliğimize dair en güçlü tanıklık, ek ekipman için bize geri dönen müşterilerimizden gelmektedir. Tünel pastörizatör siparişlerimizin %40'ından fazlası, hatlarını genişleten veya diğer markaların eski makinelerini değiştiren mevcut müşterilerimizden geliyor. Bu sürekli müşteriler üç tutarlı temadan bahsediyor:

· Tutarlı ürün kalitesi – partiden partiye tat, renk ve raf ömründeki farklılıklar önemli ölçüde azaldı

· Daha düşük işletme maliyetleri – ısı geri kazanım sistemimiz genellikle buhar tüketimini %18–22 oranında azaltır ve dayanıklı püskürtme nozullarımızın yalnızca 18–24 ayda bir değiştirilmesi gerekir (rakipler için 6–12 ay ile karşılaştırıldığında)

· Güvenilir satış sonrası destek – mühendislerimiz iş saatleri içinde uzaktan teşhis taleplerine 2 saat içinde yanıt veriyor ve hızlı sevkiyat için Hubei'deki fabrikamızda kritik yedek parçaların stratejik bir envanterini tutuyoruz

Ayrıca, pastörizatör tesislerimizden birkaçının, Çin gıda işleme dernekleri tarafından yayınlanan sektör örnek olay incelemelerinde yer almış olmasından da gurur duyuyoruz; bu da, daha geniş bir sektörün teknik katkılarımızı takdir ettiğini yansıtıyor.

Temel Bileşenler ve Kalite Güvencesi

1 Hassas Püskürtme Sistemi

Tünel pastörizatörün kalbi sprey dağıtım ağıdır. Wanying, konveyör genişliği boyunca %100 kapsama elde etmek için kademeli olarak üst üste binen desenlerde düzenlenmiş tam koni spiral nozullar kullanır. Nozullar aşınmaya dayanıklı paslanmaz çelikten yapılmıştır ve temizlik veya değiştirme için kolayca çıkarılabilir.

Her bölge şunları içerir:

· Bağımsız devridaim pompası (Grundfos veya eşdeğeri)

· Hassas sıcaklık ayarı için plakalı ısı eşanjörü (Alfa Laval veya yerli yüksek dereceli)

· Sabit ürünlerin aşırı ısınmasını önlemek için makine durduğunda açılan otomatik tahliye vanaları

· Bölge başına püskürtme hacmini izleyen akış ölçerler, operatörleri olası tıkanmalara karşı uyarır

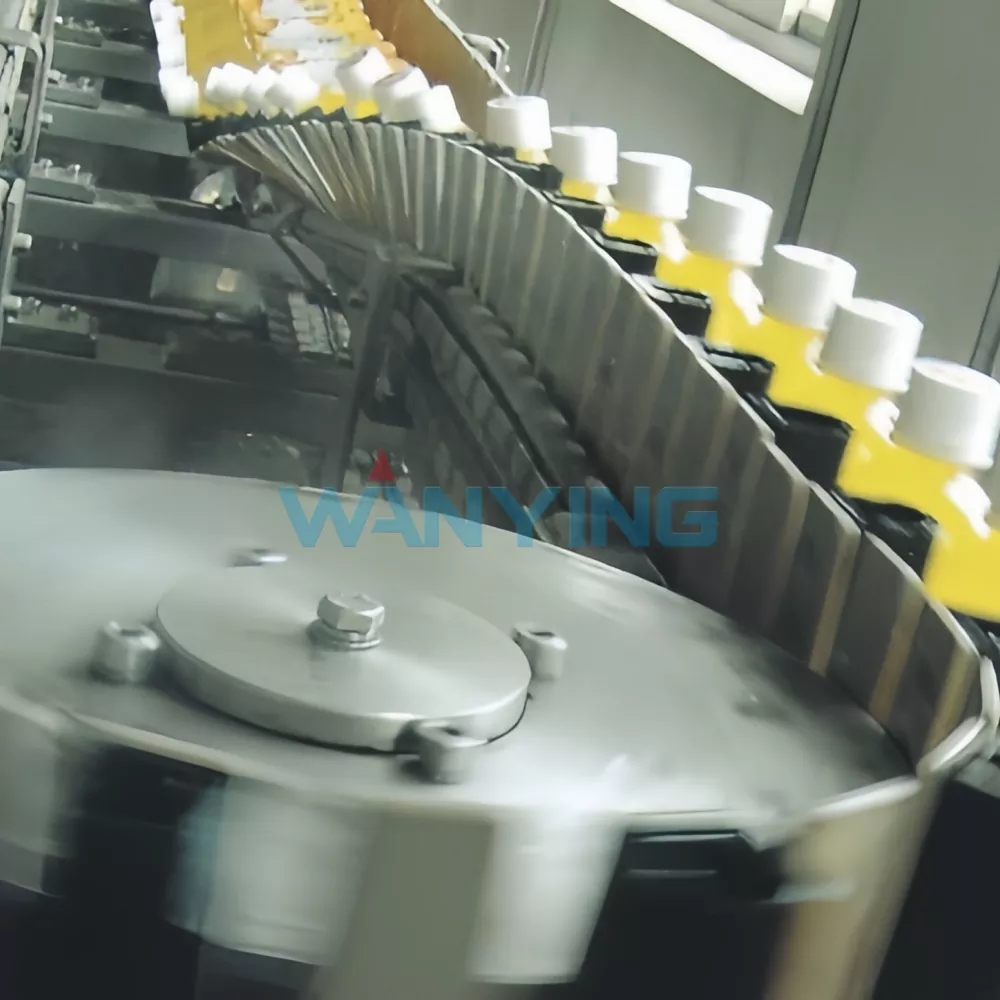

2 Konveyör Sistemi

Konveyör aşağıdakilerle inşa edilmiştir:

· Güçlendirilmiş plastik modüler kayış (veya daha ağır kaplar için paslanmaz çelik tel örgü)

· Şişenin devrilmesini önlemek için düşük sürtünmeli kılavuz rayları

· Doğru hız kontrolü için boşluksuz tasarıma sahip pozitif tahrik dişlileri

· Alt tarafı temiz tutmak için dönüş hattında bant yıkama spreyi

3 Kontrol ve İzleme

7 inç HMI'lı Siemens PLC şunları sağlar:

· Her bölgenin ayar noktasının ve gerçek sıcaklığının gerçek zamanlı gösterimi

· Kalite denetimleri için geçmiş trend grafikleri

· Tanısal sorun giderme kılavuzlarını içeren alarm günlükleri

· 30'a kadar farklı ürün için şifre korumalı tarif yönetimi

İsteğe bağlı yükseltmeler şunları içerir:

· Toplu raporlar için termal yazıcı

· Servis mühendislerimizin teşhis yapabilmesi için 4G modem üzerinden uzaktan erişim

· Vardiya başına buhar ve elektrik tüketimini takip etmek için enerji izleme modülü

Operasyonel Faydalar – Sadece Pastörizasyonun Ötesinde

1 Akıllı Tasarım Sayesinde Enerji Verimliliği

Wanying tüneli pastörizatörü, soğutma bölgelerindeki atık ısıyı geri kazanır ve ters akışlı bir su sirkülasyon sistemi kullanarak ön ısıtma bölgelerine yönlendirir. Bu, geleneksel tasarımlarla karşılaştırıldığında taze buhar talebini %18-22 oranında azaltır. Ayrıca sprey suyu sürekli olarak filtrelenip yeniden kullanılarak su tüketimi yaklaşık %40 oranında azaltılır.

2 Daha Az Ürün Kaybı

Nazik kullanım özellikleri şunları içerir:

· Şişe çarpışmasını önlemek için giriş yönündeki dolgu maddesiyle besleme senkronizasyonu

· Ürün hareketine uygun kademeli hızlanma bölgeleri

· Her bölgenin altında yoğuşmayı yakalayan ve sisteme geri gönderen damlama tepsileri, kaplarda su lekeleri oluşmasını önler

3 Basitleştirilmiş Bakım

Bakım dostu özellikler:

· Her bölgede görüntüleme pencereleri bulunan menteşeli erişim kapıları

· Temizlik için çabuk açılan başlık bağlantıları

· CIP (Yerinde Temizleme) işlemlerini kolaylaştırmak için merkezi drenaj portlarına sahip eğimli tank tabanları

· Makinenin dışına uzatılmış gresörlüklü rulman yatakları

Gerçek Dünya Kullanım Durumları – Çeşitli Uygulamalar

Kullanım Örneği 2 – Guangdong'daki Soya Sosu ve Sirke Fabrikası Bu çeşni üreticisi, 500 mL'lik cam şişelerde koyu soya sosu ve eski sirke üretiyor. Önceki pastörizasyon yöntemleri, tutarsız sıcaklık kontrolüne sahip bir sıcak su banyosu tankını içeriyordu, bu da tat değişimine ve ara sıra şişe patlamasına yol açıyordu.

Zayıflama Çözümü:

· 6 bölgeli tünel pastörizatörü kuruldu (Ön ısıtma 55°C → 65°C → 78°C → 82°C → 75°C → 45°C)

· 18 dakikalık toplam bekleme süresi için yapılandırılmış konveyör hızı

· Proses suyunun asitliğini izlemek için pH sensörleri eklendi (sirke standart nozülleri aşındırabilir; aside dayanıklı 316L paslanmaz çelik kullandık)

Sonuçlar:

· Lezzet tutarlılığı puanı (duyusal panele göre) 100 üzerinden 75'ten 91'e yükseltildi

· Şişe patlaması vakaları: 6 ayda sıfır

· Üretim kapasitesi, zemin alanı eklenmeden vardiya başına 8.000 şişeden 15.000 şişeye çıkarıldı

· Makine, mevcut etiketleme makinesi ve mürekkep püskürtmeli yazıcıyla tamamen entegre edilerek kesintisiz bir hat oluşturuldu

Kullanım Örneği 3 – Hainan'daki Hindistan Cevizi Suyu ve Bitki Bazlı İçecek Şirketi Saf hindistan cevizi suyu ve yulaf sütü üreticisi, ürünlerinin pişmeyecek veya taze tadını değiştirmeyecek pastörizasyona ihtiyaç duyuyordu. UHT sistemlerini denemişlerdi ancak bunların hassas hindistan cevizi suyu proteinleri için fazla agresif olduğunu bulmuşlardı.

Zayıflama Çözümü:

· Daha düz bir sıcaklık eğrisine sahip, özel olarak tasarlanmış 8 bölgeli pastörizatör:

o Ön Isıtma 1: 42°C, Ön Isıtma 2: 52°C, Ön Isıtma 3: 62°C, Tutma: 72°C (uzatılmış), Soğutma 1: 60°C, Soğutma 2: 48°C, Soğutma 3: 35°C, Son durulama: 25°C

· Aroma bileşiklerinin oksidatif bozulmasını azaltmak için oksijeni giderilmiş sprey su kullanıldı

· Tepe boşluğu izleme sistemine oksijen sensörleri takıldı

Sonuç:

· Toplam plaka sayısı >1.000 CFU/mL'den <10 CFU/mL'ye düşürüldü (ihracat standartlarını karşılıyor)

· Koruyucu madde olmadan ürünün raf ömrü 90 günden 180 güne çıkarıldı

· Müşteri artık her parti için tam izlenebilirlik raporlarıyla Güneydoğu Asya ve Orta Doğu pazarlarına ihracat yapıyor

· 14 ayda yatırım getirisi elde edildi

Kullanım Örneği 4 – Sichuan'daki Fermente Fasulye Loru (Tofu) Salamura İşleyicisi Salamurayla doldurulmuş cam kavanozlarda paketlenmiş fermente soya peyniri benzersiz bir zorluk ortaya çıkardı: Salamuranın yüksek tuz içeriği (%8-12) ve düşük pH'ı (4,2-4,5) vardır, bu da standart paslanmaz çeliği aşındırır ve ısı transfer oranlarını etkiler.

Zayıflama Çözümü:

· Korozyona karşı dayanıklılık için süper dubleks paslanmaz çelik (2205) püskürtme çubukları ve ısı eşanjörleri

· Tuzlu su sıcaklığını kademeli olarak yükseltmek için genişletilmiş ön ısıtma bölgesi, tofu püresinden yağın ayrılmasını önler

· Karakteristik yumuşak dokuyu korumak için daha uzun bekleme (25 dakika) ile daha düşük pastörizasyon sıcaklığı (76°C)

Sonuçlar:

· 18 ay sonra püskürtme sisteminde korozyon görülmedi (daha önce nozullar 6 ayda bir değiştiriliyordu)

· Kalite kontrol ekibi tarafından "mükemmel" olarak değerlendirilen doku tutma

· İyileştirilmiş CIP tasarımı sayesinde temizlik için aksama süresi haftada 4 saatten haftada 1,5 saate düşürüldü

Sıkça Sorulan Sorular (SSS)

S1: Wanying tüneli pastörizatörü, büyük bir yeniden yapılandırma gerektirmeden farklı kap boyutlarını ve malzemelerini nasıl işliyor?

C: Tünel pastörizatörümüz, çok çeşitli kap yükseklikleri (50–350 mm) ve çapları (30–150 mm) barındıracak şekilde ayarlanabilir kılavuz rayları ve modüler püskürtme çubuğu aralığı ile tasarlanmıştır. Maddi farklılıklar için:

· Cam şişeler – termal şoku önlemek için püskürtme basıncını azaltıyoruz ve ön ısıtma bölgelerini genişletiyoruz.

· PET şişeler – şişenin deformasyonunu önlemek için su sıcaklığını 85°C'nin altında sınırlandırıyoruz ve daha düşük püskürtme basıncı kullanıyoruz.

· Kutular – ısı nüfuzunu sağlamak için püskürtme basıncını arttırıyoruz ve daha yüksek akış hızları kullanıyoruz.

· Torbalar – bir destek platformu ekliyoruz ve kaymayı önlemek için konveyör hızını düşürüyoruz.

Konteyner aileleri arasındaki geçiş yaklaşık 30-45 dakika sürer ve HMI tarif sistemi tarafından yönlendirilir. Sık format değişiklikleri için, değiştirme süresini 20 dakikanın altına indiren isteğe bağlı hızlı çıkarılabilen nozül plakaları ve kılavuz ray kelepçeleri sunuyoruz.

S2: Toplu pastörizasyonla karşılaştırıldığında Wanying tüneli pastörizatörü için tipik geri ödeme süresi nedir?

C: Çoğu orta ölçekli üretici için (vardiya başına 8.000-20.000 şişe), geri ödeme süresi dört faktöre bağlı olarak 12 ila 24 ay arasında değişmektedir:

· İşgücü tasarrufu – sürekli tünel, toplu sistemler için 1 operatöre karşılık 3-4 operatör gerektirir.

· Enerji tasarrufu – ters akışlı ısı geri kazanımı, buhar faturalarında %18–22 oranında tasarruf sağlar.

· Ürün veriminde iyileşme – kırılma, bozulma ve yeniden işlemenin azalması, üretim hacminde %2-5 oranında tasarruf sağlayabilir.

· Taban alanı verimliliği – tünelimiz, birden fazla tank içeren toplu pastörizasyon odasının kapladığı alanın kabaca yarısını kaplıyor.

Teklif aşamasında gerçek üretim rakamlarınızı ve yerel hizmet maliyetlerinizi kullanarak kişiselleştirilmiş bir yatırım getirisi hesaplayıcısı sağlıyoruz.

S3: Satın aldıktan sonra ne tür bir eğitim ve teknik destek bekleyebiliriz?

C: Çin merkezimizden doğrudan tedarikçi olarak kapsamlı bir destek paketi sunuyoruz:

· Tam ısı dağıtımının doğrulanması da dahil olmak üzere, kıdemli proses mühendislerimiz tarafından yerinde kurulum ve devreye alma (3–5 gün).

· Günlük başlatma/kapatma, CIP prosedürlerini, yaygın alarmların sorun gidermesini ve acil durdurma protokollerini kapsayan operatör ve bakım eğitimi (2 gün).

· Uzaktan izleme – her makineyi 4G özellikli bir ağ geçidiyle donatıyoruz, böylece ekibimizin yazılım güncellemeleri ve tanılama için (izniniz doğrultusunda) oturum açmasına olanak sağlıyoruz.

· Her makineyle birlikte verilen yedek parça kiti; ilk 12 ayı kapsayacak şekilde yedek nozullar, contalar, sensörler ve tahrik kayışlarını içerir.

· Yıllık servis ziyareti – mühendislerimiz üretim ihtiyaçlarınız geliştikçe inceleme yapabilir, kalibre edebilir ve yükseltmeler önerebilir.

Tüm eğitim materyalleri hem İngilizce hem de Çince olarak sağlanmaktadır ve video kılavuzlarına makine panellerindeki QR kodları aracılığıyla erişilebilmektedir.

7. Pastörizasyon Ortağınız Olarak Neden Waning'i Seçmelisiniz?

Sonuç – Modern Gıda Endüstrisi için Hassas Pastörizasyon

Wanying Tünel Pastörizatörü bir ısıl işlem makinesinden daha fazlasını temsil eder; ürününüzün güvenliğini, duyusal kalitesini ve raf ömrünü korurken operasyonel maliyetlerinizi optimize eden bir proses güvence sistemidir. Hassas bölgesel sıcaklık kontrolü, enerji tasarruflu ısı geri kazanımı ve sağlam hijyenik yapıyı birleştirerek, sıvı gıda üreticilerinin farklı ihtiyaçlarına uyum sağlayan bir pastörizasyon çözümü sunuyoruz.

Her kurulumdan elde edilen saha verilerinin yönlendirdiği sürekli iyileştirme taahhüdümüz, tünel pastörizatörümüzün her neslinin termal mühendislik ve otomasyondaki en son gelişmeleri içermesini sağlar. İster tek vardiyalı bir zanaatkar operasyonu ister 7/24 bir endüstriyel tesis işletiyor olun, Wanying ürünlerinizi güvende tutmak ve üretiminizin sorunsuz çalışmasını sağlamak için uzmanlık, hizmet ve güvenilirlik sağlar.
